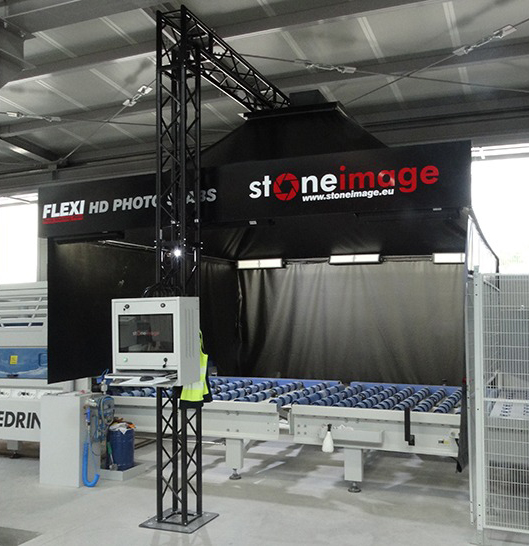

FLEXI PHOTOSHOOTER – HORIZONTAL è il modello concepito per riprodurre immagini di lastre poste in posizione orizzontale. Tipicamente viene installato lungo la linea di lucidatura, prima dello stendinylon, su una rulliera dedicata o sulla rulliera d’ispezione lastre, o, eventualmente, sulla rulliera di scarico. Può essere installato anche in soluzioni standalone servito da caricatore/scaricatore lastre.

FLEXI PHOTOSHOOTER – HORIZONTAL è composto da un impianto e una componente software così formati:

A) Impianto formato da:

  • Fotocamera risoluzione 8700×5800 px
  • Alloggiamento fotocamera
  • Impianto di illuminazione dotato di lampade LED
  • Struttura metallica in alluminio per sostenere la fotocamera e il sistema di illuminazione
  • Copertura in PVC della sommità dell’impianto
  • PC con monitor touchscreen
  • Armadio per PC
  • Cablaggio elettrico
  • Fotocellula di arresto lastra
  • Lettore di barcode (eventuale)

B) Componente software

  • Software Camera Control (controllo completo automazione e acquisizione foto)
  • Software PhotoPRO (scontornatura, dimensioni e personalizzazione)
  • Software SISY di collaudo lastra (SISY – Slab Inspection System)

Nel complesso la componente software assolve alle seguenti funzioni:

  • Scatto della foto
  • Misurazione della lastra fotografata
  • Scontornatura della lastra fotografata
  • Posizionamento della lastra fotografata su sfondo personalizzato con logo aziendale e
  • Dotato di righelli metrici autocentranti
  • Interazione con barcode (opzionale)
  • Possibilità di collaudo lastra in remoto

La procedura di acquisizione dell’immagine avviene come segue.

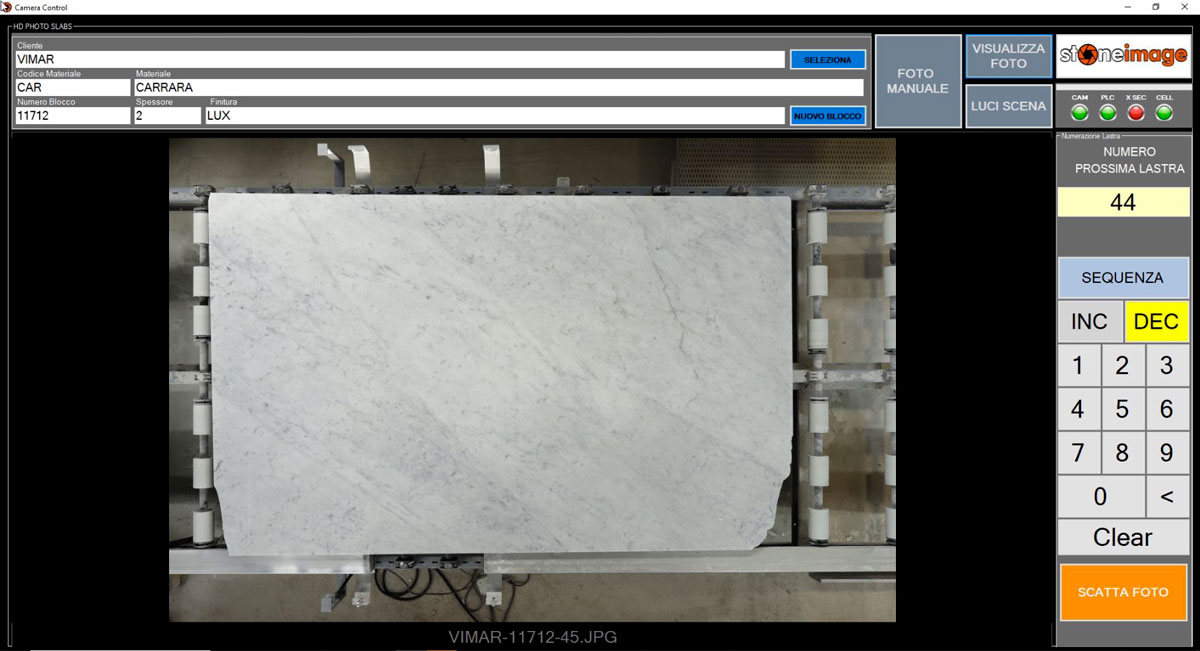

Quando la lastra giunge sulla rulliera di scatto si inseriscono nello schermo del monitor di servizio tutte le informazioni relative alla sua identificazione:

  • Codice Cliente
  • Nome Cliente
  • Materiale
  • Numero Blocco
  • Spessore lastra
  • Numero della lastra che si sta fotografando. La numerazione della lastra può essere automatica incrementale o decrementale.

Queste informazioni possono essere inserite manualmente dall’operatore nello schermo del monitor di servizio o essere acquisite in automatico dal software di scatto se è presente il lettore di barcode (opzionale) che consente di trarle direttamente dal gestionale di magazzino. Giunta in posizione, la lastra viene arrestata per qualche secondo dalla fotocellula e la fotocamera scatta la foto in automatico senza la necessità di settare la fotocamera in funzione del colore della lastra. In alternativa lo scatto può essere effettuato dall’operatore cliccando su un pulsante del monitor di servizio. La foto viene quindi acquisita dal PC che, sempre in automatico, la numera, rileva le dimensioni della lastra “tutto marmo”, la scontorna e la inserisce sullo sfondo personalizzato con logo aziendale dotato di righelli metrici autocentranti in base alle dimensioni della lastra.

La foto così predisposta, in formato jpg, con tutti i relativi dati identificativi riportati in un file xml, o posta in una cartella specifica a discrezione dell’utente, è inviata all’eventuale magazzino virtuale per la gestione del suo utilizzo.

Da qui la foto e i dati identificativi della lastra possono essere inseriti nel software SISY – Slab Inspection System per procedere al collaudo in remoto della lastra. SYSI consente di marcare sulla foto i difetti estetici e strutturali della lastra utilizzando tools specifici che disegnano linee o aree. Ogni segno tracciato viene georeferenziato registrandone le coordinate spaziali nel file dati della lastra.

FLEXI PHOTOSHOOTER – HORIZONTAL risponde ai criteri di innovazione tecnologica  alla base della politica aziendale di STONEIMAGE
